矿用斗式提升机

矿用斗式提升机介绍

矿用斗式提升机采用自流式装料，重力式卸料，链条采用优质合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器，适用：中，大块和有磨琢性的物料。

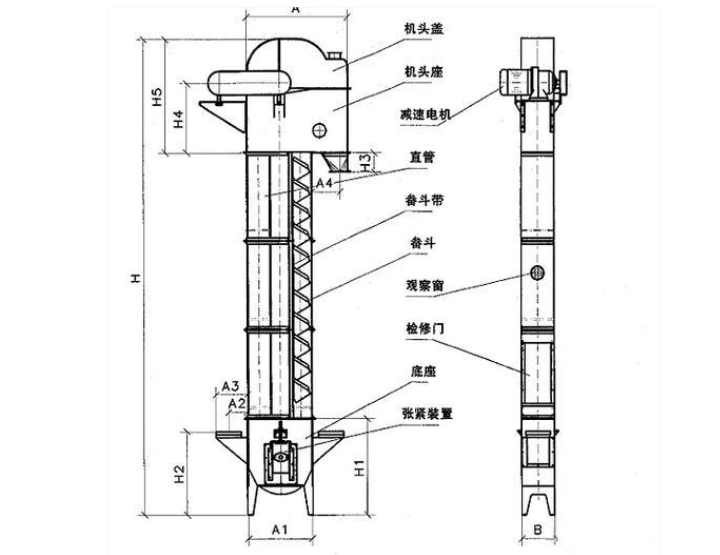

矿用斗式提升机主要结构

  NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

  运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

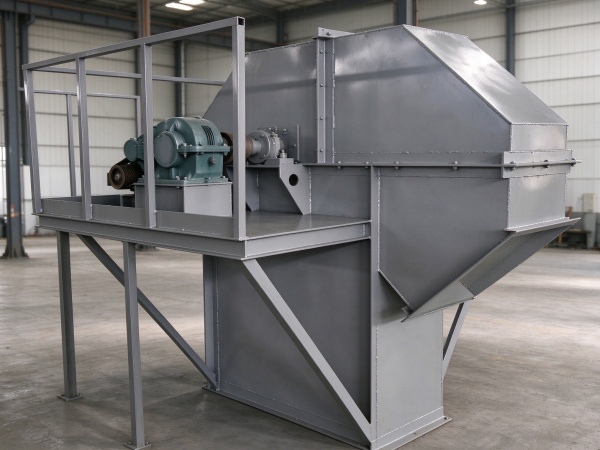

  驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

  上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

  中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

  下部装置---安装有自动张紧装置。

矿用斗式提升机主要部件特点

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5.板链：链板采用 45 # HRC36~42

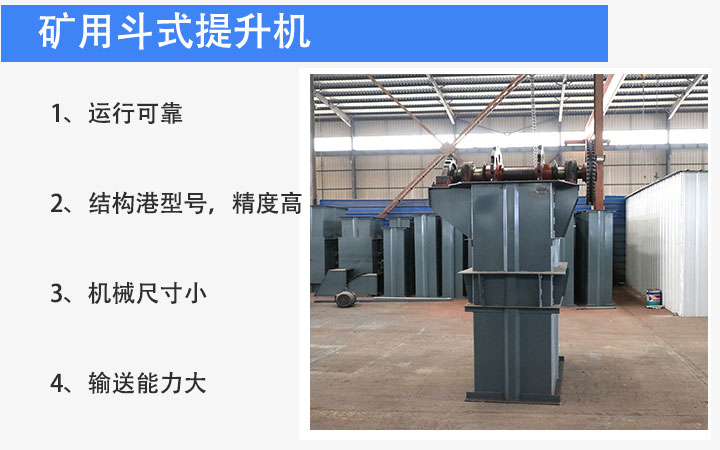

矿用斗式提升机特点

1.运行可靠，先进的设计原理，保证整机运行的可靠性，密封性好。环境污染少。

2.结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。

3.机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

4.输送能力大，该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m3/h。

5.操作方便，维修少，易损件少。输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状物粒的垂直提升。
