TH环链斗式提升机

TH环链斗式提升机产品介绍

TH环链斗式提升机是一种圆环链斗式提升机，跟TD斗式提升机相比，料斗的承受部件为链条，取代了原有皮带传动，采用锻造的环形链条作为牵引构件，为混合式或重力卸料，挖取式装料，提升量大。

TH环链斗式提升机应用领域

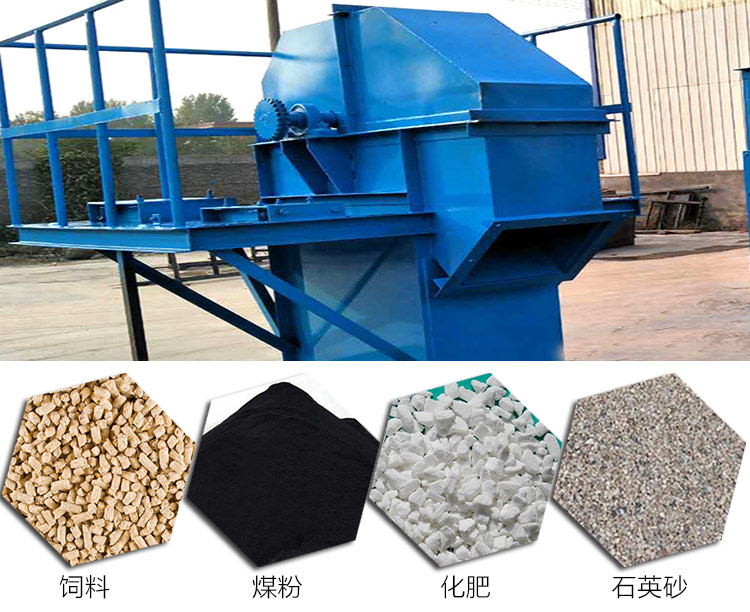

TH环链斗式提升机主要适用于输送粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料，广泛应用于饲料厂、面粉厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

TH环链斗式提升机优势特点

1、牵引件用合金钢高度圆环链，刚性好；

2、中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧，链轮采用可换轮缘组合式结构，使用寿命长，轮缘更换工作简便；

3、下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链；

4、输送量可达5.4-2m3/h，提升高度为50m，输送效率高；

5、该系列斗式提升机料斗形式有多种设计，如：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)以及SD型(深斗)，不同类型的料斗，其适用物料是不同的，适应能力强；

6、可按照用户要求进行定制。

TH环链斗式提升机工作原理

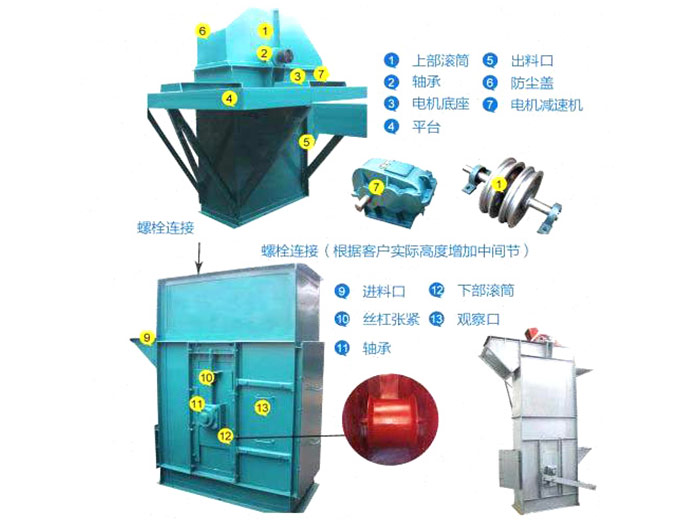

TH环链斗式提升机主要由由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等部分组成。

TH环链斗式提升机牵引机构是两根环形链条，主要由电动机产生动力通过联轴器将需要的动力传递减速器上，小链轮带大链轮，从而带动整机运动。环链斗式提升机大多为掏取式提取物料，即物料从较低位的进料斗随着输送带或链提升到一定高度后被抛洒出去，完成整个提升输送过程。

TH环链斗式提升机技术参数

型号	输送量（m3/h）	颗粒大小mm	物料松散密度（t/m3）	提升高度m
NE15	10~15	40	0.6~2.0	35
NE30	18.5~31	55	0.6~2.0	50
NE50	35~60	60	0.6~2.0	45
NE100	75~110	70	0.6~2.0	45
NE150	112~165	90	0.6~2.0	45
NE200	170~220	100	0.6~1.8	40
NE300	230~340	125	0.6~1.8	40
NE400	340~450	130	0.6~1.8	30
NE500	450~550	140	0.6~1.8	30
NE600	550~660	150	0.6~1.8	30
NE800	680~830	165	0.6~1.8	30

型号	提升物料颗粒大小/mm
	允许大颗粒比例/%
	10	25	50	75	100
NE15	65	50	40	30	25
NE30	90	75	58	47	40
NE50	90	75	58	47	40
NE100	130	105	80	65	55
NE150	130	105	80	65	70
NE200	170	135	100	85	70
NE300	170	135	100	85	70
NE400	205	165	125	105	90
NE500	240	190	145	120	100
NE600	240	190	145	120	100
NE800	275	220	165	135	110

型号	输送量 (m3/s)	斗速	主轴转速 (r/min)	运行部件质量/(kg/m)
NE15	15	0.5	15.54	27.5
NE30	32		16.45	35
NE50	60		16.45	64
NE100	110		14.13	89
NE150	170		14.13	112.3
NE200	210		10.9	134
NE300	320		10.9	188
NE400	380		8.3	205
NE500	470		7.1	223
NE600	600		7.1	274
NE800	800		6.2	313
